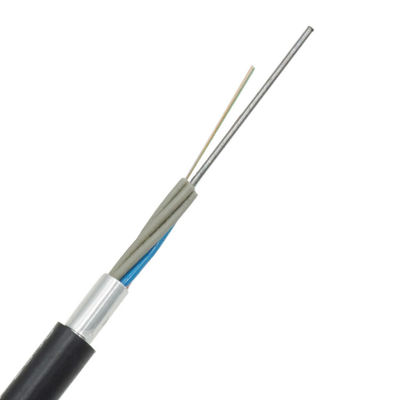

GYTA 6 lõi G652D Chế độ đơn Cáp sợi quang bọc thép dạng lỏng

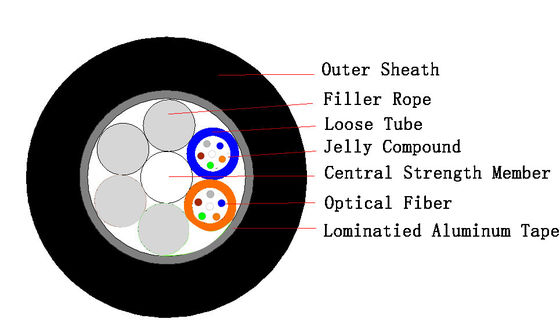

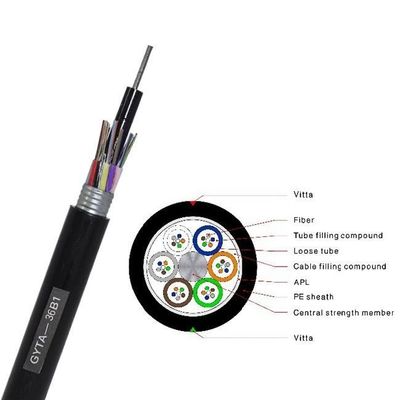

Các sợi, 250μm, được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được đổ đầy hợp chất làm đầy chống nước.Ở trung tâm của lõi cáp là lõi gia cố kim loại, đối với một số lõi nhất định, lõi này được bọc bằng polyetylen (PE).Ống lỏng lẻo (và dây nhồi) được mắc xung quanh lõi tăng cường trung tâm thành lõi cáp tròn và nhỏ gọn, đồng thời các khoảng trống trong lõi cáp được lấp đầy bằng chất độn chặn nước.Sau khi được phủ dọc bằng băng nhựa-nhôm (APL), một lớp vỏ bọc bên trong bằng polyetylen được ép đùn.Sau khi được phủ dọc bằng băng thép dẻo (PSP) ở cả hai mặt, một vỏ bọc polyetylen được ép đùn để tạo thành cáp.
|
Chất xơ
Đếm |
Đường kính
(mm) |
Trên danh nghĩa
Cân nặng (kg/km) |
sợi tối đa
mỗi ống |
Số lượng tối đa
(Ống + chất độn) |
Tải trọng kéo cho phép
(N) |
|
Khả năng chống nghiền cho phép
(N/100mm) |
|
||
|
|
|
|
|
|
Thời gian ngắn
|
dài hạn
|
Thời gian ngắn
|
dài hạn
|
||
|
2~36
|
10.3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38~72
|
11,5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74~96
|
13,5
|
175
|
12
|
số 8
|
1500
|
600
|
1000
|
300
|
||
|
98~120
|
14,8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122~144
|
16,6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146~216
|
16.7
|
254
|
12
|
18(2 lớp)
|
2000
|
600
|
1000
|
300
|
||
|
218~288
|
19,0
|
325
|
12
|
24(2 lớp)
|
2500
|
600
|
1000
|
300
|
||
